Uygulama Senaryoları
Yeni enerjili araç endüstrisinin sürekli gelişmesiyle birlikte, yeni enerjili araçlar tamamen otobüslere, taksilere, yük araçlarına ve posta araçlarına uygulanacaktır.Ağır hizmet yük araçları ve iş makineleri gibi yeni enerji araçlarının oranı da artıyor.Yerli araçların menzili de artıyor ve şarj yığınlarının şarj verimliliği de giderek artan gereksinimleri ortaya çıkarıyor.
Şu anda GB20234.3-2015 standardı, şarj tabancasını, eşleşen kablo dış çapının yaklaşık 40 mm olduğunu, yumuşak çekirdek kesit alanının 70m² olduğunu ve nominal maksimum taşıma kapasitesinin 250A olduğunu belirtir.Bununla birlikte, fiili kullanım sürecinde, kablo bakır tel tarafından üretilen ısı, iyi bir ısı dağılımı gösteremez ve tüm şarj sisteminin güvenli çalışması için, şarj yığını kontrol sistemi, şarj akımını sıcaklığa göre sınırlayacaktır. operasyon.
Saf elektrikli araçlara yönelik artan talebe ayak uydurmak için, yüksek güçlü saf elektrikli araçların 15 yılda tam olarak şarj edilebilmesi için 300A-600A arasında bir çıkış akımı ile yüksek güçlü DC şarj yığınlarının inşası zorunlu bir gereklilik haline gelmiştir. -20 dakika.Sıradan yükleme yığınları bu teknik gereksinimi karşılayamaz.

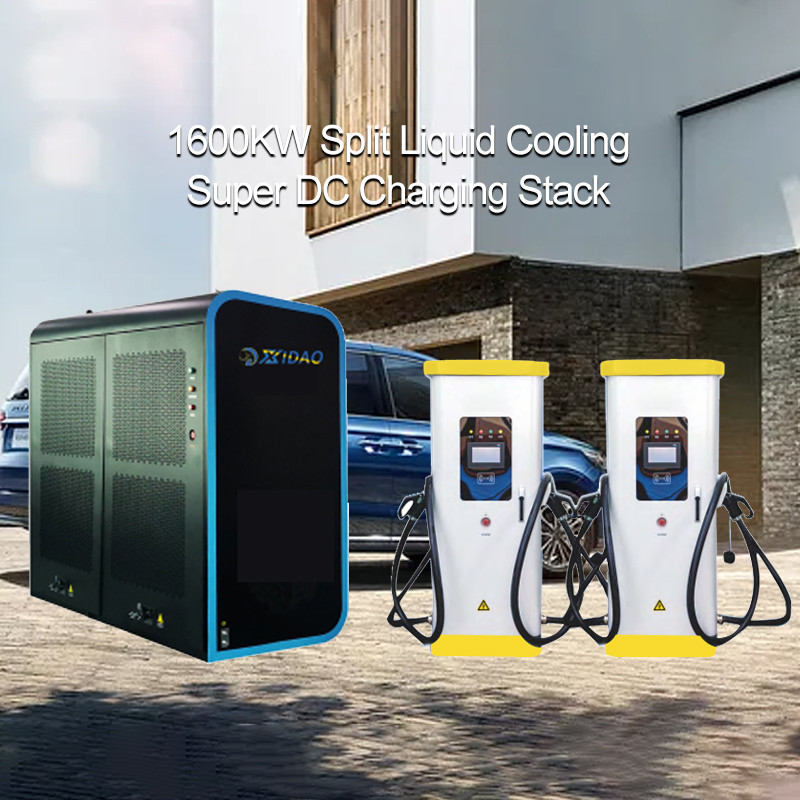

Sıvı soğutmalı şarj sistemi ile donatılmış sıvı soğutmalı süper şarj yığını, sıvı soğutmalı şarj tabancası, sıvı soğutmalı kablo, soğutma modülü ve diğer sistemleri ekler.39 mm'lik kontrol kablosu dış çapı ile 600A ve hatta 800A'lık yüksek akım şarjı elde edilebilir.Sıcaklık, büyük elektrikli araçların hızlı şarj edilmesi amacına ulaşmak için güvenli ve hafif olan 55℃'nin altında kontrol edilir.
| Öğeler |
Performans Adı |
Notlar |
| Modeli |
Bölünmüş DC sıvı soğutmalı şarj yığını |
|
| Ana Kabin Ölçüsü |
2183*1163*1056.4mm |
S*G*D |
| Bölünmüş Kabin Ölçüsü |
1815*772*508mm |
S*G*D |
| AC Giriş Voltajı |
380V±15% |
Üç Fazlı Beş Telli Sistem |
| AC Giriş Frekansı |
45Hz~66Hz |
|
| Anma gücü |
Pe≤450kW |
|
| Çıkış Gerilimi |
200-1000vdc (300-1000vdc sabit güç) |
|
| Çıkış Akımı |
0~600A |
|
| Güç faktörü |
≥0,99 |
Giriş koşulunun %50 üzerinde PO |
| Yeterlik |
≥96% |
Tepe verimliliği |
| Ölçüm yöntemi |
DC ampermetre ölçümü |
Hassasiyet derecesi: 0,5 |
| Soğutma yöntemi |
Cebri hava soğutma + sıvı soğutma |
|
| Koruma Sınıfı |
IP54 |
|
| Rakım |
≤2000m |
50°C üzerinde olması durumunda değer düşürme çalışmasına başlayacak ve 70°C olması durumunda çalışmayı durduracaktır. |
| Çalışma sıcaklığı |
-20°C~50°C |
yoğunlaşma yok |
| Bağıl nem |
%5～%95 |
|
| İletişim arayüzü |
4G, RS485, CAN, Ethernet (Opsiyonel) |
|
| Kurulum yöntemi |
Zemin sabit |
|
| Başlangıç Yöntemi |
Kartı kaydırmaya ve kodu taramaya başlayın |
|
| Öğeler |
Sıvı Soğutma tabancasının performansı |
Parametre Göstergesi |
| Elektrik Performansı |
Anma Gerilimi |
1000V |
| Maks.Çıkış Akımı Yalıtım Direnci |
600A |
| |
500MΩ(500VDC) |
| Şarj Arayüzü |
GB/T20234.3-2015 DC Şarj Arayüzü |
| Şarj Tabancası |
5m tel uzunluğuna sahip 600A sıvı soğutma tabancası |
| Mekanik Performans |
Mekanik Ömür |
10.000 kez |
| Kilitleme Kuvveti |
200N |
| Ortam Performansı |
Kullanım Ortam Sıcaklığı |
-35~50°C |
| Çalışma sıcaklığı |
-35~90°C |
| Koruma Sınıfı |
Fiş ve toz önleyici kapak: IP54;fiş ve priz kombinasyonu: IP55 |
| Sıvı Soğutma Kablosu |
Maks.Kablo uzunluğu |
5 dakika |
| Kablo Dış Çapı |
28mm |
| ÖzelGüç Hattının |
35mm² |
| Soğutma Döngüsü |
Soğutma Sıvısı |
45# trafo yağı (-45°C altında donmaz) |
| Sıvı Giriş Borusunun Dış/İç Çapı |
Φ8/φ6 |
| Döngü Özellikleri |
Soğutma döngüsünü oluşturan ayarlanmış DC+ sıvı girişi ve DC- sıvı çıkışı vardır. |
| Sıvı Soğutma Kaynağı |
| Anma Gerilimi |
220VAC |
| Anma gücü |
550W |
| Çalışma Basıncı |
10 bar |
| Akış hızı |
8L/dk |
| Soğutma Fanının Gücü |
90W |
| Gürültü |
≤60 dB |
| İşlev |
Soğutma sıvısı çalışma basıncı izleme, soğutma sıvısı akış hızı izleme, soğutma sıvısı sıcaklığı izleme;düşük sıcaklık alarmı, aşırı sıcaklık alarmı, kesme alarmı, soğutma sıvısı aşırı sıcaklık alarmı |
| Boyut |
550MM*200MM*600MM |
| İletişim arayüzü |
RS485 |
| İletişim |
Operasyon geçmişi |
OCCP |
| İletişim yöntemi |
CAN iletişimi/PLC (özelleştirilmiş) |
| İletişim arayüzü |
Ethernet, GPRS, 4G |
| İletişim protokolü |
ISO15118/OCCP1.6 (Amerikan Standardı)
IEC 62196-3 (Avrupa standardı)
|
| Şarj protokolü |
DIN70121 |
| Şarj tabancası standardı |
CCS Stype1 (Amerikan standardı)
CCS Stype2 (Avrupa standardı)
|
| Şarj modu |
IEC 61851 şarj modu 4 |
Şirket Profili
Chengdu Xiangdao Technology Co., Ltd., elektrikli araç şarj yığınları, hızlı şarj istasyonları, güneş fotovoltaik enerji üretim sistemleri, güneş enerjisi uygulama ürünleri vb.
Yeni enerji teknolojilerinin uygulanması için toplam çözümler sağlamaya kararlıyız.
5 ana ürün grubumuz var.
1. DC şarj yığını: 30KW~360KW DC şarj yığını
2. AC şarj yığını: 7KW/11KW/22KW/42KW AC şarj yığını
3. Taşınabilir şarj tabancası: 3,5KW/7KW taşınabilir şarj tabancaları.
4. Güneş enerjisi üretim bileşenleri: fotovoltaik paneller, kontrolörler, invertörler, enerji depolama pilleri, tam bir güç üretim bileşenleri seti.
5. Güneş enerjisi uygulama ürünleri: güneş paneli, güneş reding ışıkları, güneş çadırları, güneş sokak lambaları, güneş enerjisi..izleme sistemleri vb.
Gelecekte, yeni enerji teknolojisinin uygulanmasına odaklanmaya, bütünlük içinde çalışmaya ve yeşil bir dünya yaratmak için çok çalışmaya devam edeceğiz.
SSS
S: Teslim süreniz ne kadar?
Gönderileri şarj etmek için genellikle 3-10 gündür.Stok yoksa sipariş miktarına göre üretim temin süresi belirlenir.Yüksek güçlü DC şarj direklerinin genellikle müşterinin teknik parametrelerine göre özelleştirilmesi gerekir.
Q:Prototipi özelleştirmek ne kadar sürer?
Yığınları şarj etmek için prototip süresi genellikle 7 gündür.
DC şarj noktası için prototip süresi genellikle 15 gündür.
Yüksek güçlü hızlı şarj istasyonu için teknik parametrelerin olması gerekir
üretimden önce belirlenir ve prototip süresi genellikle 30 gündür.
Q:Hizmet nasıl garanti edilir?
Ürünlerimiz ev tipi ve ticari olmak üzere iki kategoriye ayrılmıştır.
Ev tipi şarj cihazları için standart hizmet sunuyoruz: 1 yıl garanti + uzaktan kurulum ve kullanım kılavuzu + videolu kurulum eğitimi
Ticari şarj cihazları için, yığınları şarj etmek için yalnızca standartlaştırılmış hizmetler sunmakla kalmıyor, aynı zamanda opera için ödeme yazılımı yerleştirme hizmetleri de sağlıyoruz.
şirketler.
Q: Ürünlerinizin kalitesini nasıl garanti ediyorsunuz?
Sattığımız şarj direği ürünleri, Çin'de GB sertifikasını ve AB'de CE sertifikasını geçmiştir.Diğer bazı ülkeler için, ilgili sertifikalar
devam etmekte.
Q: Ürünlerinizin kalitesini nasıl garanti ediyorsunuz?
Sattığımız şarj direği ürünleri, Çin'de GB sertifikasını ve AB'de CE sertifikasını geçmiştir.Diğer bazı ülkeler için, ilgili sertifikalar
devam etmekte.
