Ürün Özellikleri
1. Sıvı soğutma teknolojisi, 600A akım taşıyabilen sıvı soğutma kablosunun minyatürleştirilmesini ve yumuşaklığını gerçekleştirmek için benimsenmiştir ve şarj tabancası terminalinin sıcaklığı 55 ℃'den düşüktür;soğutma sıvısı, eksi 45 ℃'de donmayacak olan organik sentetik bir sıvıdır;soğutma Kaynak modülünde soğutma sıvısının çalışma basıncı, akışı ve sıcaklığı için izleme ve alarm cihazları bulunur.
2. Elektrikli araçların yüksek güçlü ve hızlı şarj ihtiyaçlarını karşılayabilir, aracın tam şarjını 10 dakika içinde gerçekleştirebilir ve müşterinin uzun şarj süresinin sıkıntısını çözebilir.
3. Tüm modellerin ve farklı güçlerin şarj gereksinimlerini karşılayın ve herhangi bir terminale bağlı elektrikli araç için gereken şarj gücünü dinamik olarak eşleştirin;
4. Özellikle toplu taşımada elektrikli araçların yüksek güçlü şarjı için uygun olan, yüksek güç, yüksek verimlilik, düşük harmonik ve yüksek zeka avantajlarına sahip akıllı şarj modülünü benimseyin;
5. Şarj aracı BMS tarafından verilen şarj talebine göre, şarj gücü dinamik olarak tahsis edilir, böylece şarj ekipmanının kullanım oranı iyileştirilir ve son derece entegre yönetim gerçekleştirilir: entegre güç dönüşümü, dinamik güç dağıtımı, istasyon düzeyinde izleme, düzenli şarj yönetim, yeni enerji, güç üretimi ve enerji depolama sistemi erişimi, soğutma kontrolü, entegre kablolama;
6. Güçlü ölçeklenebilirlik (karşılık gelen şarj modülleri, şarj ihtiyaçlarını karşılamak için genişletilebilir), enerji tasarrufu ve yüksek verimlilik (verimlilik %96'nın üzerine çıkar).
7. Bir ana kabin, farklı operasyonel ihtiyaçları karşılamak için birden fazla şarj terminaline (alt kabin) bağlanabilir.
8. Standart 4G modülü, şarj işlemi: kaydırmalı kart / tarama kodu;
9. Ödeme yöntemi: RFID kartı.
| Öğeler |
Performans Adı |
Notlar |
| Modeli |

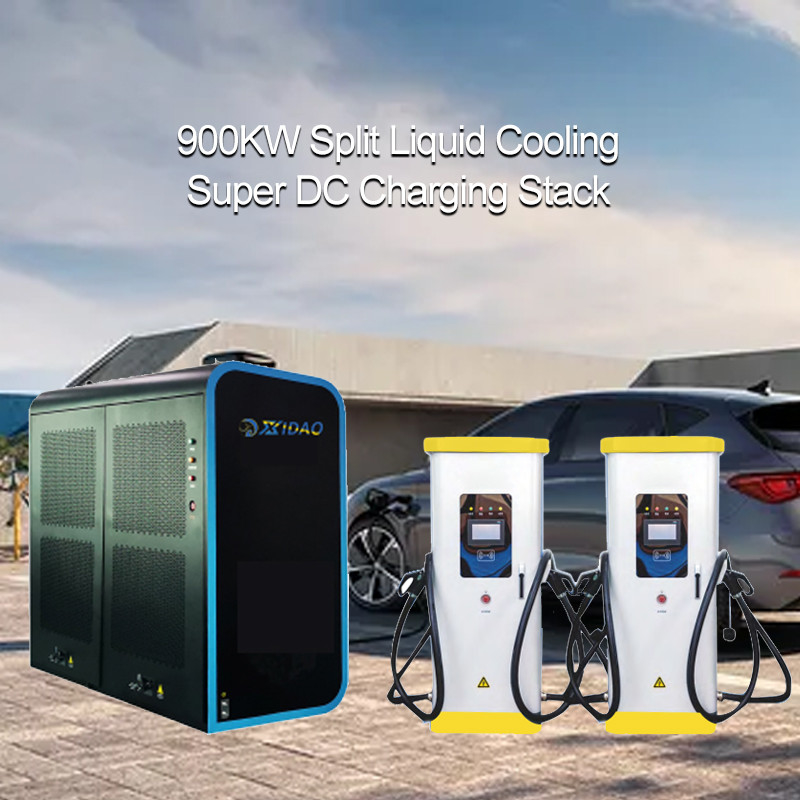

Bölünmüş DC 480kw / 600KW / 720KW / 900KW / 1200KW / 1600KW sıvı soğutmalı şarj ünitesi |
|
| Ana Kabin Ölçüsü |
2183*1163*1056.4mm |
S*G*D |
| Bölünmüş Kabin Ölçüsü |
1815*772*508mm |
S*G*D |
| AC Giriş Voltajı |
380V±15% |
Üç Fazlı Beş Telli Sistem |
| AC Giriş Frekansı |
45Hz~66Hz |
|
| Anma gücü |
Pe≤450kW |
|
| Çıkış Gerilimi |
200-1000vdc (300-1000vdc sabit güç) |
|
| Çıkış Akımı |
0~600A |
|
| Güç faktörü |
≥0,99 |
Giriş koşulunun %50 üzerinde PO |
| Yeterlik |
≥96% |
Tepe verimliliği |
| Ölçüm yöntemi |
DC ampermetre ölçümü |
Hassasiyet derecesi: 0,5 |
| Soğutma yöntemi |
Cebri hava soğutma + sıvı soğutma |
|
| Koruma Sınıfı |
IP54 |
|
| Rakım |
≤2000m |
50°C üzerinde olması durumunda değer düşürme çalışmasına başlayacak ve 70°C olması durumunda çalışmayı durduracaktır. |
| Çalışma sıcaklığı |
-20°C~50°C |
yoğunlaşma yok |
| Bağıl nem |
%5～%95 |
|
| İletişim arayüzü |
4G, RS485, CAN, Ethernet (Opsiyonel) |
|
| Kurulum yöntemi |
Zemin sabit |
|
| Başlangıç Yöntemi |
Kartı kaydırmaya ve kodu taramaya başlayın |
|
| Öğeler |
Sıvı Soğutma tabancasının performansı |
Parametre Göstergesi |
| Elektrik Performansı |
Anma Gerilimi |
1000V |
| Maks.Çıkış Akımı Yalıtım Direnci |
600A |
| |
500MΩ(500VDC) |
| Şarj Arayüzü |
GB/T20234.3-2015 DC Şarj Arayüzü |
| Şarj Tabancası |
5m tel uzunluğuna sahip 600A sıvı soğutma tabancası |
| Mekanik Performans |
Mekanik Ömür |
10.000 kez |
| Kilitleme Kuvveti |
200N |
| Ortam Performansı |
Kullanım Ortam Sıcaklığı |
-35~50°C |
| Çalışma sıcaklığı |
-35~90°C |
| Koruma Sınıfı |
Fiş ve toz önleyici kapak: IP54;fiş ve priz kombinasyonu: IP55 |
| Sıvı Soğutma Kablosu |
Maks.Kablo uzunluğu |
5 dakika |
| Kablo Dış Çapı |
28mm |
| ÖzelGüç Hattının |
35mm² |
| Soğutma Döngüsü |
Soğutma Sıvısı |
45# trafo yağı (-45°C altında donmaz) |
| Sıvı Giriş Borusunun Dış/İç Çapı |
Φ8/φ6 |
| Döngü Özellikleri |
Soğutma döngüsünü oluşturan ayarlanmış DC+ sıvı girişi ve DC- sıvı çıkışı vardır. |
| Sıvı Soğutma Kaynağı |
| Anma Gerilimi |
220VAC |
| Anma gücü |
550W |
| Çalışma Basıncı |
10 bar |
| Akış hızı |
8L/dk |
| Soğutma Fanının Gücü |
90W |
| Gürültü |
≤60 dB |
| İşlev |
Soğutma sıvısı çalışma basıncı izleme, soğutma sıvısı akış hızı izleme, soğutma sıvısı sıcaklığı izleme;düşük sıcaklık alarmı, aşırı sıcaklık alarmı, kesme alarmı, soğutma sıvısı aşırı sıcaklık alarmı |
| Boyut |
550MM*200MM*600MM |
| İletişim arayüzü |
RS485 |
| İletişim |
Operasyon geçmişi |
OCCP |
| İletişim yöntemi |
CAN iletişimi/PLC (özelleştirilmiş) |
| İletişim arayüzü |
Ethernet, GPRS, 4G |
| İletişim protokolü |
ISO15118/OCCP1.6 (Amerikan Standardı)
IEC 62196-3 (Avrupa standardı)
|
| Şarj protokolü |
DIN70121 |
| Şarj tabancası standardı |
CCS Stype1 (Amerikan standardı)
CCS Stype2 (Avrupa standardı)
|
| Şarj modu |
IEC 61851 şarj modu 4 |
